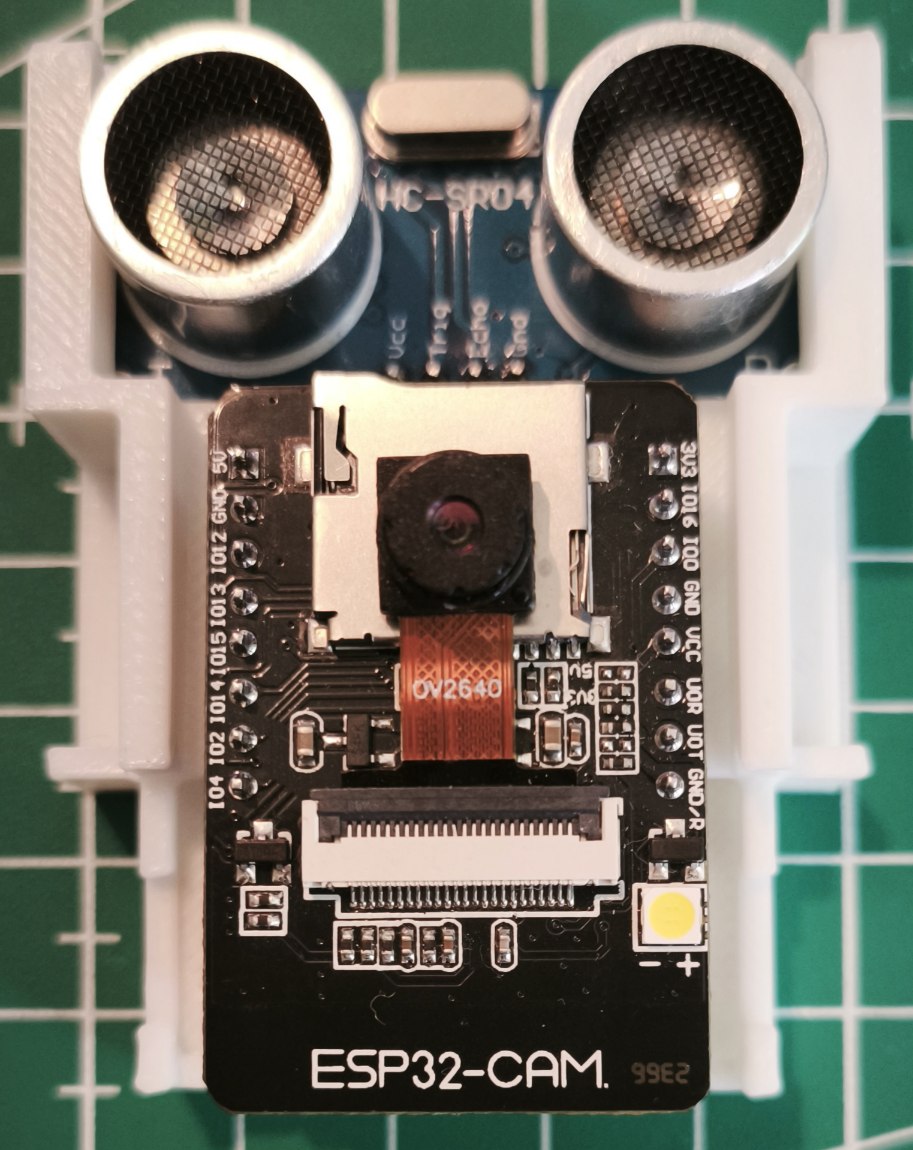

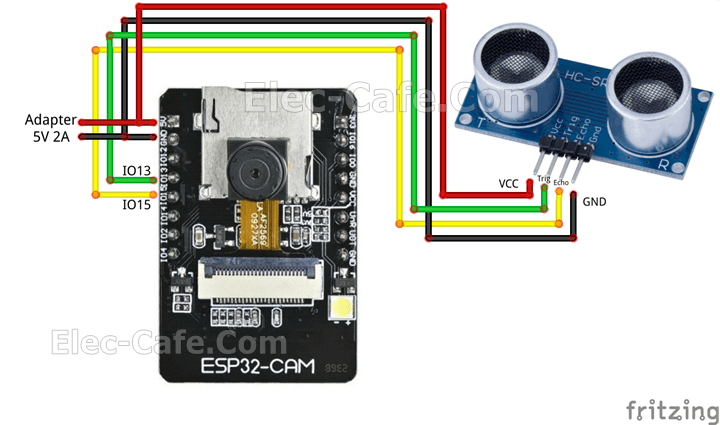

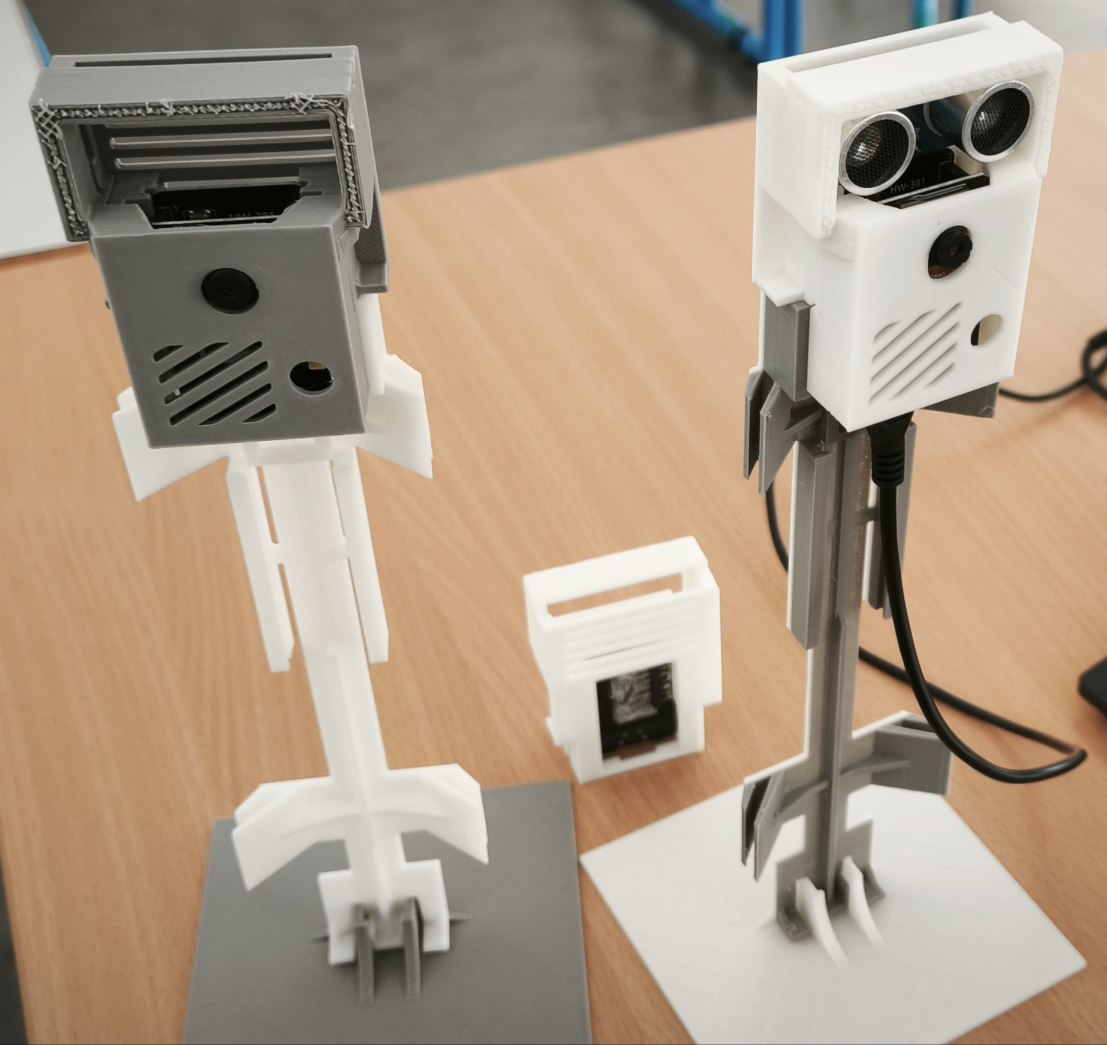

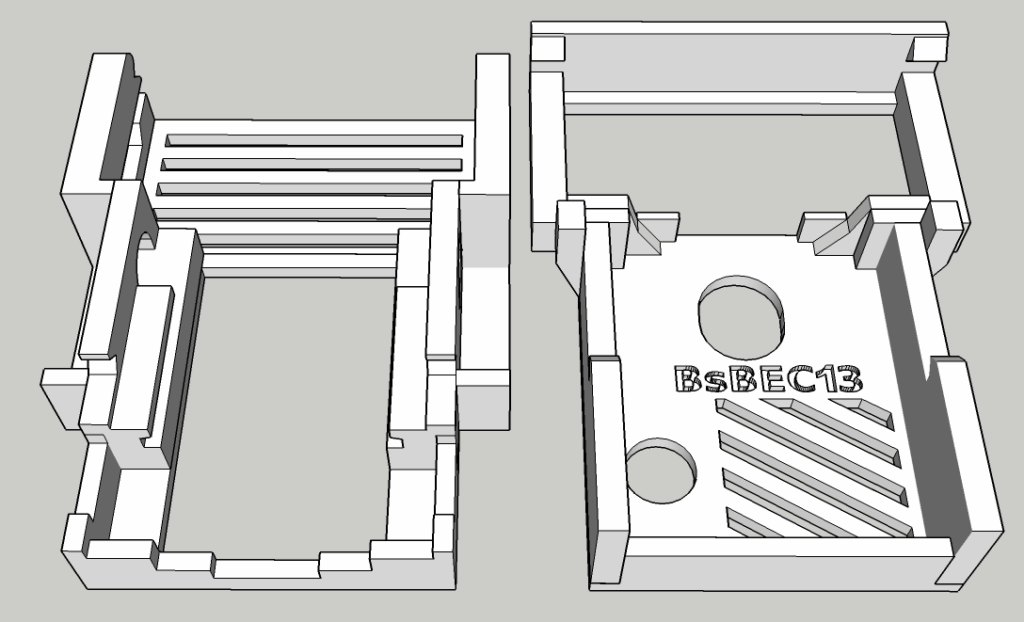

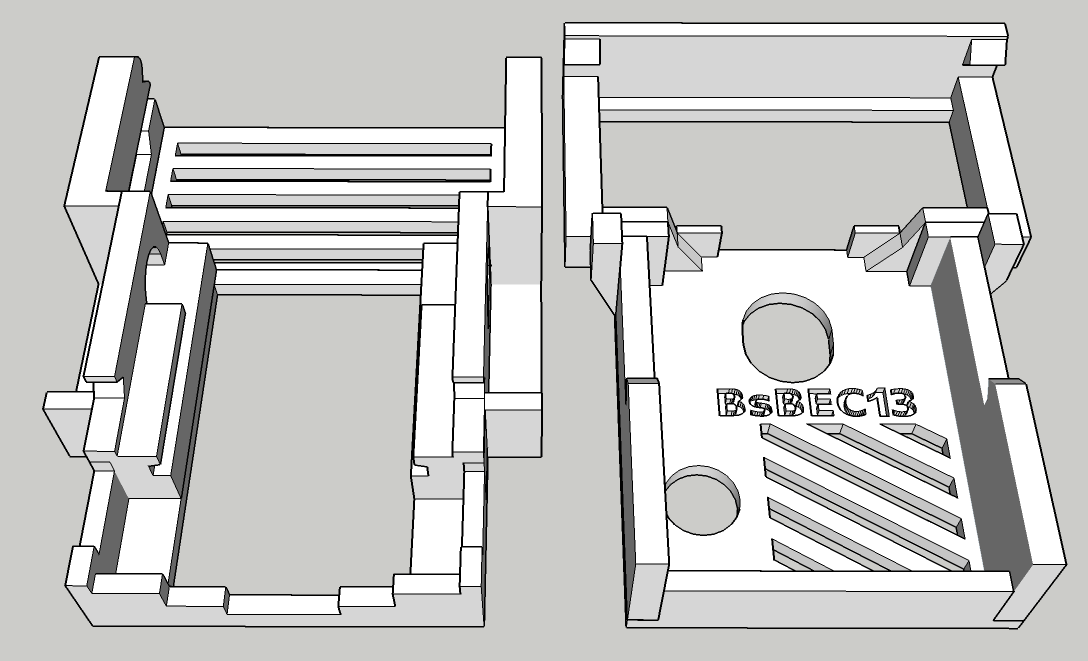

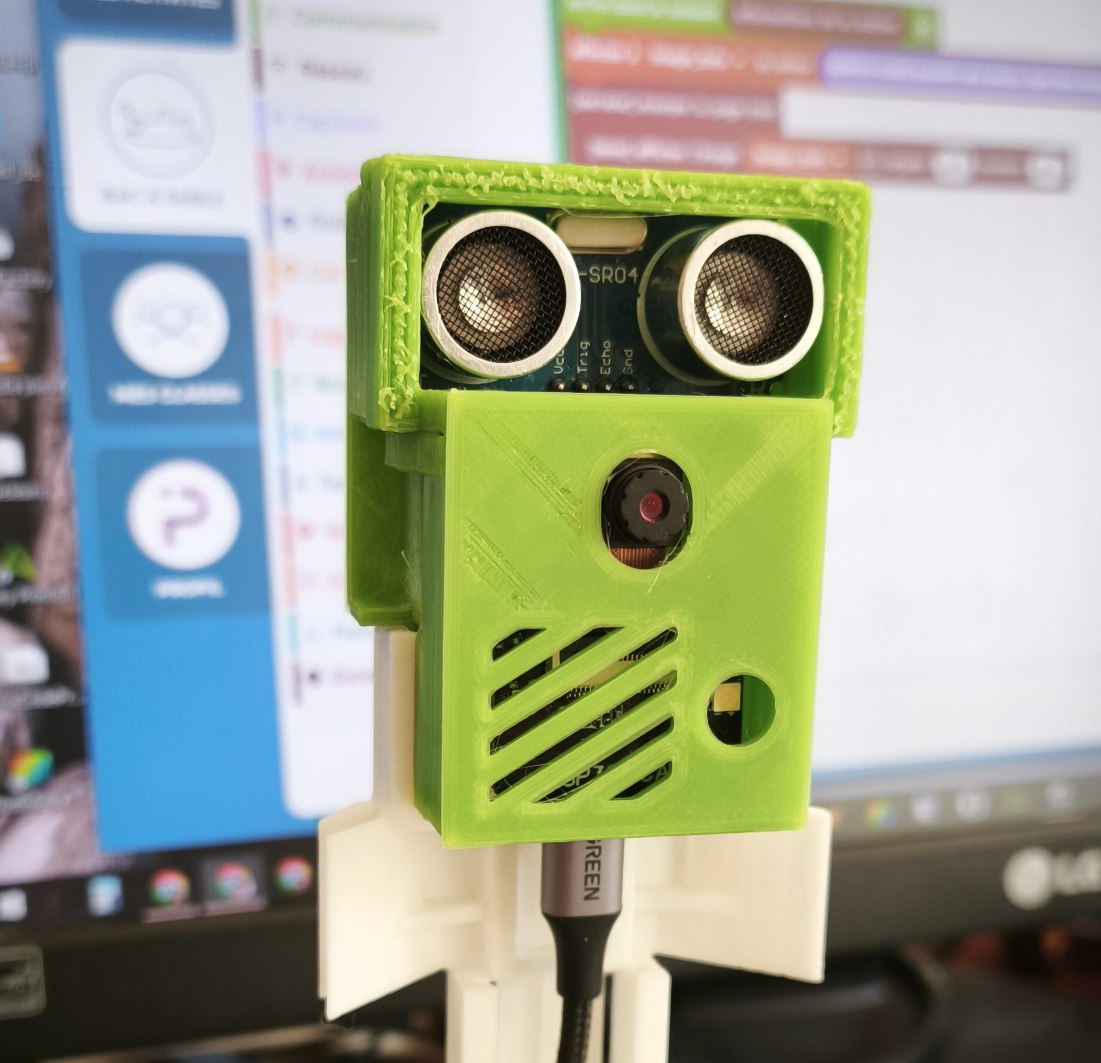

Ce kit permet d’héberger une ESP32-CAM avec le module ESP32-CAM-MB qui permet de le programmer directement sans convertisseur série-USB ainsi qu’un module Ultrason HC-SR04.
Programmation de la ESP32-CAM
Flasher au préalable l'ESP32-CAM avec Thonny
Il faut flasher le microPython au préalable de toute utilisation de la carte ESP32-CAM.
Télécharger Thonny sur le site du programme:
Télécharger le firmware microPython pour la carte ESP32-CAM : le lien pour le téléchargement est disponible sur le site Vittascience, actuellement, c’est le lien suivant:
Télécharger .bin ESP32-CAM : ‘esp32_cam_mpy_v1_20-206-g33b403dfb-kaki5.bin’

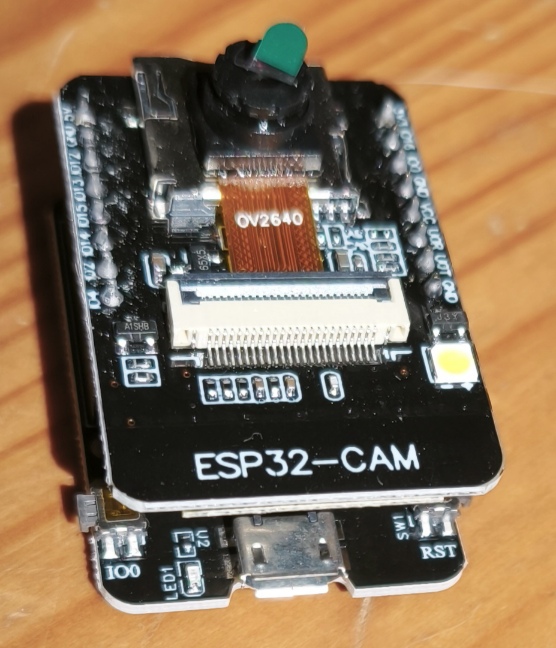

Un article qui détaille très bien le flashage avec le module ESP32-CAM-MB qui présente les 2 boutons RST et IO0 de ce module:
Upload Code to ESP32-CAM AI-Thinker using ESP32-CAM-MB USB Programmer (easiest way)
Un autre article utile en cas de problème d’accès à la carte avec les drivers CH341:
https://acebott.com/fr/stem-blogs/download-ch340-driver-on-windows-system/
Avec certains modules esp32-cam-mb, j’ai eu des problèmes de communication:
- Lancer Thonny en mode administrateur
- Débrancher le module esp32cam-esp32cam-mb
- Appuyer sur le bouton IO0 et rebrancher l’alimentation (câble USB) et attendre 4 secondes
- Lancer le flashage (Installation sur Thonny)
Cela a résolu le problème.
Il est possible d’utiliser le framework ESP-IDF Tools:
Pour pouvoir ensuite télécharger les programmes depuis Vittascience ou Arduino, il faut repasser la carte sans IO0, débrancher la prise USB, rappuyer sur le bouton IO0, rebrancher, et ça fonctionnera. Il se peut qu’avec certaines cartes , l’image soit inversée !
Programmer la connexion sur un routeur Wifi et afficher la caméra
Le programme est très simple et est partagé dans Vittascience avec le nom « ESP32-CAM connect reseau TECHNO et prend photo vers html ».
La carte ESP32-CAM se connecte sur un réseau dont le SSID est « TECHNO » avec le mot de passe « 1234567890 », pour ensuite créer une page web et envoyer dans cette page les images capturées toutes les 2 secondes. Le réseau utiliser la plage d’IP « 192.168.0.N ».
Il est ensuite possible d’utiliser un smartphone pour se connecter au même réseau « TECHNO » et accéder par un navigateur à l’adresse IP fixe http://192.168.0.100
